Polycom SoundStructure C12 — аудиомикшер с безупречным покрытием от больших нестандартных конференц-залов и аудиторий до крупнейших учебных центров. Высокое качество звука с акустическим шумоподавлением и эффектом «погружения» во время сеансов голосовой и видеоконференцсвязи вне зависимости от количества слушателей. Организация конференций, лекций и дистанционной передачи мультимедия без привычных ограничений

Polycom SoundStructure C12 — профессиональный аудиокомплекс, позволяющий создать гибкую и легко масштабируемую систему коммуникаций, полностью адаптировать ее к текущим потребностям. В случае необходимости, вы сможете без труда расширить возможности установленного оборудования.

Предлагаемая модель сочетает в себе новейшие разработки и фирменные технологии Polycom, ставшие визитной карточкой производителя за долгие годы на рынке. Современный аудиокомплекс Polycom SoundStructure C12 оборудован 12 AEC аудиовходами, которые могут использоваться как с целью автономного звукоусиления, так и для подключения дополнительных устройств. В числе преимуществ стоит отметить разнообразие интегрированных функций, а именно стерео эхоподавления, нейтрализации фоновых шумов и устранения обратной связи на входных каналах.

Система аудиоинтеграции Polycom SoundStructure C12 способна также взаимодействовать с другими продуктами производителя, например устройствам семейства Polycom HDX при помощи цифрового сигнала, что избавит от лишних усилий по установке переходников. Помимо всего прочего, модель предоставляет несколько вариантов телефонии с использованием PSTN-линий и легко устанавливается в стойку.

Функциональный аудиокомплекс Polycom SoundStructure C12 — это свежий взгляд на проблему масштабируемости, простой способ увеличить количество входов и выходов вашей коммуникационной системы.

Преимущество SoundStructure для больших помещений

Одно устройство заменяет несколько систем конференц-телефонов:


Один классический конференц-телефон	Аудиомикшер SoundSctructure-C и 12 настольных микрофонов

Матричная архитектура Polycom OBAM (одна большая аудиоматрица) — взаимное соединение нескольких устройств для создания крупных систем без ограничений, которые накладывают традиционные шины подключения
Все функции конференцсвязи доступны на всех входных интерфейсах — можно не переживать, что не хватит микрофонных входов:
Улучшенное автоматическое микрофонное микширование с распределенным усилением даёт плавные переходы и высокую эффективность в различных условиях эксплуатации
Расширение функциональности благодаря модульному одно- или двухканальному подключение к ТфОП или телефонным картам VoIP
Цифровая интеграция с системой Polycom HDX — подключение мощной, настраиваемой аудиосистемы к решению совместной работы с использованием HD-видеосвязи
Гибкая поддержка логических входов (замыкание контактов) и выходов — для подключения микрофона-тангенты и других устройств
Настройка поведения системы для сенсорной панели управления RealPresence Touch Control, системы телеприсутствия HDX, ИК-пультов дистанционного управления HDX и других компонентов

Полная интеграция с решениями Polycom RealPresence Group Series

Новый дизайн и конфигурация позволяют самостоятельно и быстро настраивать систему

Аудиомикшер SoundStructure С12 полностью совместим с решениями Polycom RealPresence Group и потолочными микрофонами HDX / RPG — для быстрой интеграции в уже имеющуюся аудиосистему

Дополнительная функция защиты паролем предотвращает несанкционированный доступ пользователей к управлению системой, а также внесению изменений

Реалистичные аудиоконфренции

Единственный продукт на рынке с системой Акустического Эхоподавления для Стереозвука (AEC) в диапазоне от 20 Гц до 22 кГц, позволяющей добиться эффекта «живых» переговоров

Технология передового подавления резонанса обеспечивает более гибкий выбор мест установки микрофонов, динамиков и систем громкой связи, а также усиления голоса, что позволяет выбирать оптимальную компоновку аудиосистемы.

Аудиомикшер SoundStructure — это чистая передача звука, высокая производительность и ясность звучания в любых условиях. Теперь голосовые и видеоконференции становятся более масштабными, но остаются продуктивными

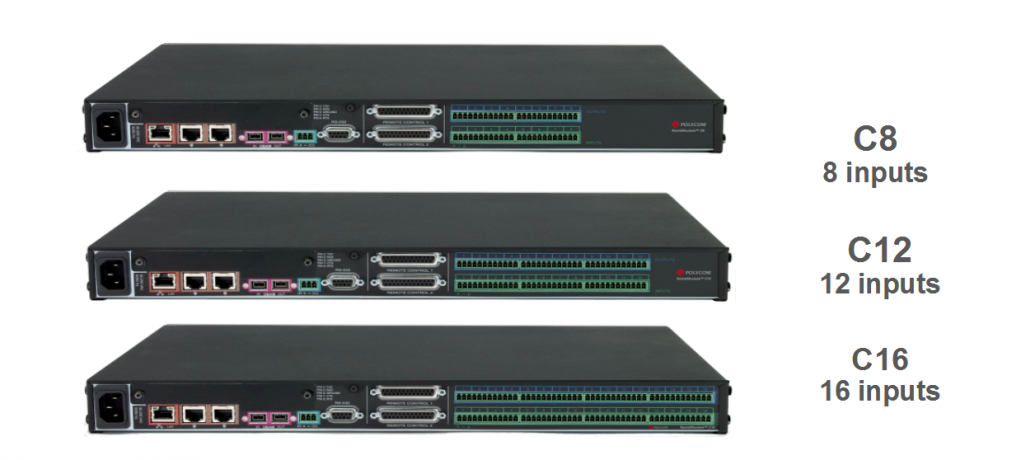

Сравнение моделей Polycom SoundStructure серии С

Характеристики	SoundStructure C8 8×8 входов / выходов	SoundStructure C12 12×12 входов / выходов	SoundStructure C16 16×16 входов / выходов

	● в наличии	● в наличии	● в наличии
P/N	2200-33080-101	2200-33120-101	2200-33160-101
Количество входов / выходов	8×8	12×12	16×16
Акустическое эхоподавление для стереозвука (AEC)	●	●	●
Стереозвук в диапазоне от 20 Гц до 22 кГц	●	●	●
Динамическое шумоподавление	●	●	●
Матричная архитектура Polycom OBAM (возможность объединения нескольких устройств)	●	●	●
Подключение к телефонным линиям через: SoundStructure VoIP SoundStructure TEL1 SoundStructure TEL2	●	●	●
Интеграция с видеокодеками Polycom HDX и RPG	●	●	●
Программирование событий	●	●	●
Защита паролем	●	●	●

Основные функции Polycom SoundStructure C12:

Аудио Производительность

Полное стерео акустическое эхоподавление	Устраняет эхо при сохранении полного разделения стерео с замечательной четкостью (AEC) до 22 кГц Полностью прозрачный эффект подавления эха, даже во время двойной связи с несколькими независимыми источниками звука
Захватывающий звук	Стерео разделение позволяет быть «в середине» звука и понимать, где удаленные участники сидят Предоставляет гораздо более естественный и реалистичный опыт проведения конференций
Мощный автомиксер с совместным использованием усиления	Обеспечивает дополнительную гибкость и более плавные переходы для обеспечения стабильной работы в различных рабочих средах
Обработка динамических данных	Компенсирует изменение уровня телефонных разговоров и телефонных разговоров для улучшения звучания системы даже в самых акустически сложных окружениях
Непревзойденная технология шумоподавления	Устраняет фоновый шум даже в очень сложных помещениях
Комфортный шум	Фоновая шумовая заливка используется для более естественного звучания конференц-связи.
Аналоговая регулировка усиления	Регулирует входные усиления в аналоговой области, чтобы максимизировать отношение сигнал / шум и устранить фоновые шипы.
Быстрая и гибкая автоматическая регулировка усиления (AGC)	Плавная регулировка усиления прозрачна для участников
Слот модульной телефонии	Конфигурируемые опции телефонии для дополнительной гибкости и защиты инвестиций для будущих технологий
Матричная архитектура OBAM	Количество входов и выходов легко масштабируется простым подключением нескольких устройств Например, три блока SoundStructure C16 дают 48 входов и выходов - это так просто Все блоки работают как одно устройство, что упрощает настройку Масштабируется до 128 входов и 128 выходов

Простая и гибкая установка

Технология устранения обратной связи	Более простое и гибкое размещение микрофона и динамика
Программное обеспечение SoundStructure Studio включено	Проектирование и установка на основе Windows упрощает добавление и удаление входных и выходных данных, как никогда ранее. Сигналы и для обеспечения маршрутизации сигналов и усиления по умолчанию на основе типа входных или выходных сигналов Полный автономный эмулятор позволяет проводить более раннее тестирование за меньшее время на месте
Надежное акустическое эхоподавление (AEC)	Высокая производительность даже в средах с высоким коэффициентом усиления, что приводит к быстрой настройке с минимальной необходимой регулировкой
Цифровая интеграция с Polycom HDX	Упрощение установки в аудио / видео среде, сокращение времени установки
Интегрированный Ethernet	Конфигурирование, мониторинг и управление SoundStructure из любой точки сети
Мощная, гибкая обработка	Обработка каналов для усиления звука, проведения конференций и записи Все функции обработки звука в одной коробке - нет необходимости приобретать дополнительное оборудование
Расширенная обработка субмиксов	Управляйте несколькими сигналами одновременно Более простая настройка, регулировка и управление
Виртуальные каналы	Повторное использование всего кода системы проектирования и управления, даже если базовая физическая проводка отличается от дизайна до дизайна Управляйте входными и выходными каналами, используя «метку» виртуального канала вместо номеров базовых каналов. Настраивайте и управляйте стереофоническими входными и выходными каналами, как если бы они были одним виртуальным каналом для упрощения настройки и маршрутизации Работает с моно- и стереосигналами
Группы виртуальных каналов	Настраивайте и управляйте несколькими аудиоканалами одновременно, добавляя каналы в группу и настройка как единого канала
Мощные макросы и события	Обеспечивает контроль перемещения в поведении системы; настроить поведение в соответствии с вашей установкой
Проактивный мониторинг и диагностика	Предварительные уведомления о состоянии системы для быстрого реагирования
Индикатор состояния на передней панели	Четкая информация о состоянии для упрощения поиска неисправностей и проблем с настройкой

Технические характеристики

Руководство пользователя, установка и настройка

Дополнительная документация

EagleEye Director and SoundStructure Application Note — eng
SoundStructure VoIP Quick Upgrade Guide — eng
Best Practices Guide: Polycom SoundStructure and HDX Microphones — eng
Ten Steps to a Successful Design and Installation of SoundStructure Products — eng
Deployment Guide SoundStructure VoIP Interface — eng
SoundStructure Design Guide — eng
Polycom Headset Interface Adapter — eng
SoundStructure 1.4 Primer — eng
SoundStructure 1.3 Primer — eng
SoundStructure Accessory Guide — eng

Габаритные размеры	483 мм Ш x 343 мм Д x 45 мм В (одна стойка)
Вес	5,5 кг (устройство), 6,4 кг (поставка)

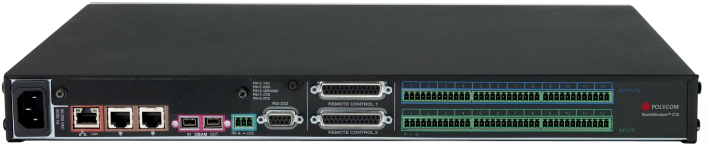

Соединители	RS-232: DB9F Вход / выход OBAM: IEEE 1394B CLINK2: RJ45 LAN: RJ45 Контроль / Статус: DB25F Аудио: мини (3,5 мм) быстроразъемные клеммные колодки ИК-приемник: мини (3,5 мм) клеммный блок быстрого подключения
Мощность и тепловые показатели	Внутренняя питание Входное напряжение 90-250 В переменного тока; 50-60 Гц; линия питания требования (в том числе 0,6 ПФ): 130 ВА (SoundStructure C16), 115 ВА (SoundStructure С12), 95 ВА (SoundStructure С8) Тепловыделение (БТЕ / час): 266 БТЕ / час (SoundStructure C16), 230 БТЕ / час (SoundStructure C12), 200 БТЕ / час (SoundStructure C8) Рабочая температура от 0 до 40 ° C
Входы	Фантомное питание: от 48 В пост. Тока до 6,8 кОм резистор на ногу, 7,5 мА на канал, программное обеспечение по выбору Усиление аналогового входа: от -20 до 64 дБ на всех входах в 0,5 дБ ступени, регулируемые программно Максимальная входная амплитуда: +20,4 дБн, 1% THD + N Номинальный уровень: 0 дБн (среднеквадратичное значение 0,775 В) Эквивалентный входной шум: <-122 дБн, 20 - 20000 Гц, Rs = 150 Ом (1%) Входное сопротивление: 10 кОм Input EMI Filter: фильтр Pi на всех аудиовходах
Выходы	Выходное усиление: от -100 до 20 дБн с шагом 1 дБ, программное обеспечение регулируемый Максимальная выходная амплитуда: +23 дБн, 1% THD + N Номинальный выходной уровень: 0 дБн (среднеквадратичное значение 0,775 В) Выходное сопротивление: 50 Ом, каждая ветвь к земле, рассчитан на нагрузку> 600 Ом EMI Filter: Pi фильтр на всех аудиовыходах
Система*	Частотная характеристика: 20-22 000 Гц, + 0,1 / - 0,3 дБ Шум в свободном канале: <-109 дБ FS без взвешивания, 20-20000 Гц, FS -60 дБ, входной сигнал 0,997 кГц, усиление 0 дБ Динамический диапазон:> 109 дБ FS без взвешивания, 20 - 20000 Гц, -60 дБ FS, входной сигнал 0,997 кГц, усиление 0 дБ Линейность: от 0 дБ FS до -122 дБ FS +/- 1 дБ THD + N: <0,005%, входной сигнал FS -20 дБ Коэффициент подавления синфазного режима: <-61 дБ, 20–20 000 Гц, без взвешивания Перекрестные помехи: <-110 дБ, 20–20 000 Гц, 1 кГц, канал-канал Задержка: входы Mic / Line на выходы: 20 мс, AEC и Обработка ЧПУ включена Диапазон акустического эхоподавления: 200 мс Общее аннулирование:> 65 дБ Скорость сходимости: 40 дБ / с Шумоподавление: 0-20 дБ, выбирается программно Управляющие входы: замыкание контактов Выходы состояния: открытый коллектор 60 В и 500 мА максимум на выход Все контакты заземления сигнала подключены к заземлению шасси через самолеты с низким импедансом * Если не указано иное, все значения действительны для всех каналов при 0 дБ входное усиление
Дополнительные карты Telco	Входное усиление: от -100 до +20 дБ с шагом 1 дБ, программное обеспечение регулируемый Номинальный уровень передачи: 0 дБн в SoundStructure дает От -15 до -17 дБм на телефон (зависит от кода страны) Номинальный уровень приема: от -15 до -17 дБм с телефона выходной сигнал 0 дБн (зависит от кода страны) Ток петли от снятой трубки: от 10 мА (минимум) до 120 мА (Максимум) Выходное усиление: от -100 до +20 дБ с шагом 1 дБ, программное обеспечение регулируемый АЧХ: 250–3300 Гц Динамический диапазон:> 70 дБ FS, 250-3300 Гц, «A» взвешенный

2200-23809-001	HDX Ceiling Microphone - Black "Primary": includes 2' (60cm) drop cable, electronics Interface, wall plate with 10' (3m) & 50' (15m) plenum cable. For HDX systems & SoundStructure. Platform dictates maximum # supported. Replaces 2215-23809-001
2200-23809-002	HDX Ceiling Microphone - White "Primary": includes 2' (60cm) drop cable, electronics Interface, wall plate with 10' (3m) & 50' (15m) plenum cable. For HDX systems &SoundStructure. Platform dictates maximum # supported. Replaces 2215-23809-002
2200-23810-001	HDX Ceiling Microphone - Black "Extension" Kit: Includes 2' (60cm) drop cable, electronics Interface, 25' (7.6m) plenum cable. For use with HDX Ceiling Microphone Array 2200-23809--001. Platform dictates maximum # supported. Replaces 2215-23810-001
2200-23810-002	HDX Ceiling Microphone - White "Extension" Kit: Includes 2' (60cm) drop cable, electronics interface, 25' (7.6m) plenum cable. For use with HDX Ceiling Microphone Array 2200-23809-002. Platform dictates maximum # supported. Replaces 2215-23810-002
2200-24008-001	CLINK2 Crossover cable, 50-feet. Shielded, plenum rated. Links any two CLINK2 devices that use RJ-45 type sockets.
2200-24009-001	CLINK2 Crossover cable, 25-feet. Shielded, plenum rated. Links any two CLINK2 devices that use RJ-45 type sockets.
2200-24010-001	CLINK2 Crossover cable, 100-feet. Shielded, plenum rated. Links any two CLINK2 devices that use RJ-45 type sockets.
2200-33199-001	Reinforced Rack ears for SoundStructure includes chassis screws.
2200-33206-001	SoundStructure Headset Interface Adapter w/ 25ft RJ9 handset cable, Phoenix cables, 3ft Phoenix to Phoenix cables (2), Instruction Manual.
2200-43228-001	SoundStructure, Logic Port DB25 (M) connector with screw terminals.
2200-43229-001	OBAM cable (40ft) links multiple SoundStructure units. For all C-series and SR-series.
2201-33080-009	FRU Console only for SoundStructure C8, IS
2201-33120-009	FRU Console only for SoundStructure C12, IS
2201-33160-009	FRU Console only for SoundStructure C1 IS
2201-36120-009	FRU Console only for SoundStructure SR12, IS
2215-80031-001	SoundStructure Accessory Kit. Contains twelve (12) Phoenix-type screw-terminal connectors for use with all models.
2457-17625-001	OBAM cable (12") links multiple SoundStructure units. For all C-series and SR-series.
2457-23574-001	CLINK2 Crossover cable, 18-inches, shielded, special length for HDX link to SoundStructure in same rack.
2457-23716-001	Cable, HDX microphone array cable RJ45 to Walta(F) adapts HDX microphone cable to HDX 9000 series codecs
2457-25646-001	Walta (codec side) to RJ-45F Adapter Cable. For connecting HDX Ceiling Microphone Array or other RJ-45 C-Link 2 cable to HDX8000/7000/6000/4000 series codecs.
2457-26764-072	Extended length Black "drop cable" for connecting Spherical Ceiling Microphone Array element to electronics interface. 6ft (1.8m) long. Used with 2200-23809-001 & 2200-23810-001 only. Replaces 2457-24701-001
2457-26765-072	Extended length White "drop cable" for connecting Spherical Ceiling Microphone Array element to electronics interface. 6ft (1.8m) long. Used with 2200-23809-002 & 2200-23810-002 only. Replaces 2457-24701-003
