Polycom EagleEye Digital Breakout Adapter (DBA)-codec — цифровой адаптер для кодека RealPresence Group с HDCI(вход) — HDMI + DB9

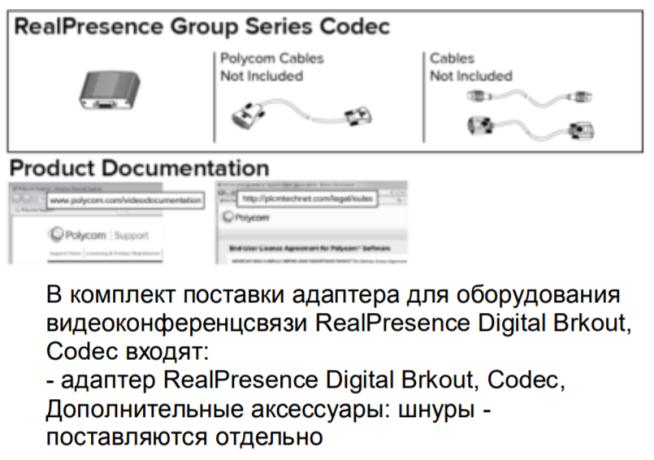

EagleEye Digital Breakout Adapter(DBA)-codec.Breaks out RealPresence Group HDCI (sans audio) input to HDMI and DB9. Includes: DBA-codec.Order min-HDCI to HDCI cable separately.See User's guide for installation guidelines.
Polycom EagleEye Digital Breakout Adapter (DBA)-codec 7200-68524-125 — цифровой адаптер для кодека RealPresence Group с разъемами HDCI (вход) на HDMI + DB9 . Этот адаптер предназначен для подключения сетевых камер моделей Polycom EagleEye с разъемом HDMI к кодеку RealPresence Group.
Polycom EagleEye Digital Breakout Adapter (DBA)-codec осуществляет конвертацию цифрового сигнала HDCI в HDMI и DB9 для совместного использования с HDMI-оборудованием, не оснащенным поддержкой EDID, обеспечивая тем самым интеграцию с различными приложениями от таких компаний, как Kramer, Crestron, Extron.
Задачи:

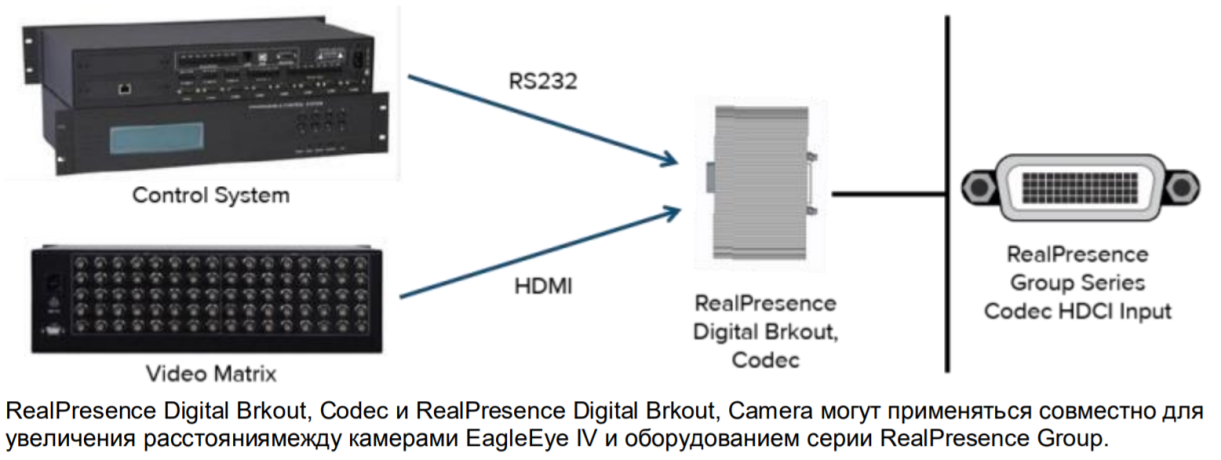

"Клиенты хотят расширить видео и управление EagleEye IV (MPTZ-10/11) от расположения камеры до видеомикшера HDMI, а управление DB9-до кодека серии RealPresence Group или до системы управления AMX или Crestron".
"Клиенты хотят использовать цифровой удлинитель EagleEye от Polycom для расширения MPTZ-10/11 в месте, удаленном от "центрального узла".
Russian EagleEye Digital Breakout Adapter используется для:
- расширения возможностей настройки сетевых камер Polycom EagleEye IV и Polycom EagleEye Acoustic путем подключения их к порту HDMI на кодеке RealPresence Group 500 для обеспечения дальнейшей обработки цифрового сигнала и к порту DB9 — для управления;
- установки сетевой камеры Polycom EagleEye IV или Polycom EagleEye Acoustic вдали от центральной точки управления;
- подключения второй сетевой камеры Polycom EagleEye IV или Polycom EagleEye Acoustic к кодеку RealPresence Group 500 (через порт HDMI) и для управления ею через порт RS-232.
RealPresence Digital Brkout, Codec:
- Используйте шнур Polycom для подключения камеры по интерфейсу HDCI (номера изделий 2457-64356-001 (3 м); 2457-64356-100 (1 м), или 2457-64356-018 (457 мм)).

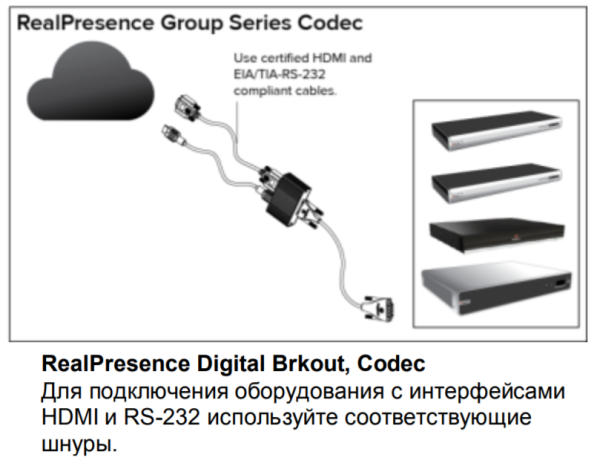

- Используйте соответствующий шнур HDMI.
- Используйте соответствующий шнур EIA/TIA-RS-232. Используйте прямой шнур, не кроссовер.
- Не подключайте последовательный шнур в активном соединении. Разъединение или соединение RS232 шнуром во время функционирования могут вызвать неожиданное поведение системы. Если это произошло, выключите и снова включите питание камеры или оборудования видеоконференцсвязи, чтобы устранить эту проблему.
- Шнуры Polycom длиной менее 3 метров протестированы при нормальных условиях окружающей среды. Максимальная длина шнура зависит от качества сигналов на интерфейсе HDMI и сигналов на последовательном интерфейсе на выходе изделия и соответствующих шнурах, если подсоединенное оборудование имеет эквалайзер, и от электрического шума в окружающей среде. Чтобы гарантировать правильное функционирование со всеми устройствами, спецификации интерфейсов HDMI и EIA/TIA-RS-232 должны соответствовать входным интерфейсам всего подключенного оборудования.
- Следующие возможности HDMI не поддерживаются: DDC для поддержки EDID, HDCP и CEC.
- Без поддержки EDID источники цифрового сигнала HDMI, соединенные с системой, должны иметь механизм для блокировки обнаружения EDID, для установки вручную разрешения формата видео или для использования фиксированного разрешения формата видео. Смотри таблицу.
- Качество сигнала зависит от качества сигналов на интерфейсе HDMI и сигналов на последовательном интерфейсе на выходе изделия и соответствующих шнурах, если подсоединенное оборудование имеет эквалайзер, и от электрического шума в окружающей среде. Чтобы гарантировать правильное функционирование со всеми устройствами, спецификации интерфейсов HDMI и EIA/TIA-RS-232 должны соответствовать входным интерфейсам всего подключенного оборудования.
Вопросы безопасности, связанные с хранением и транспортировкой:
- Срок службы семь лет.
- Срок хранения семь лет.
- Необходимо хранить и транспортировать при температуре от −30 до +60 °C, относительной влажности от 35 до 90% без конденсации влаги.
