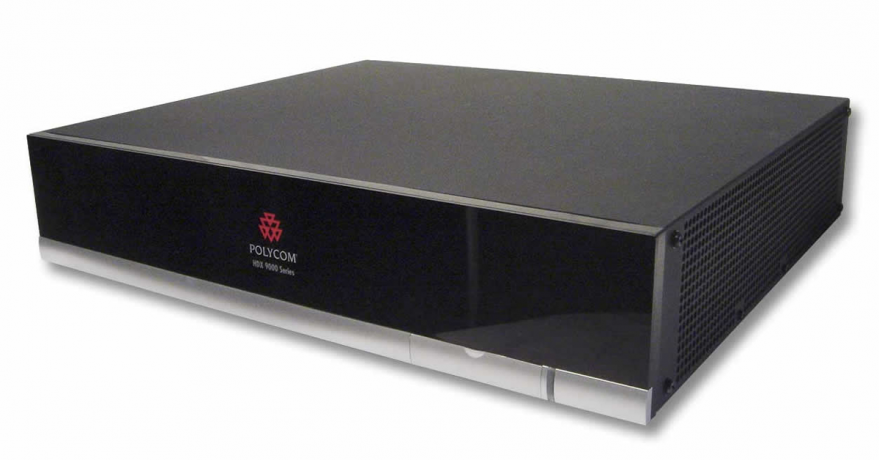

Polycom HDX 9000 — система видеоконференцсвязи для средних и больших переговорных комнат

Описание

Характеристики

Документация

Опции и аксессуары

Скачать

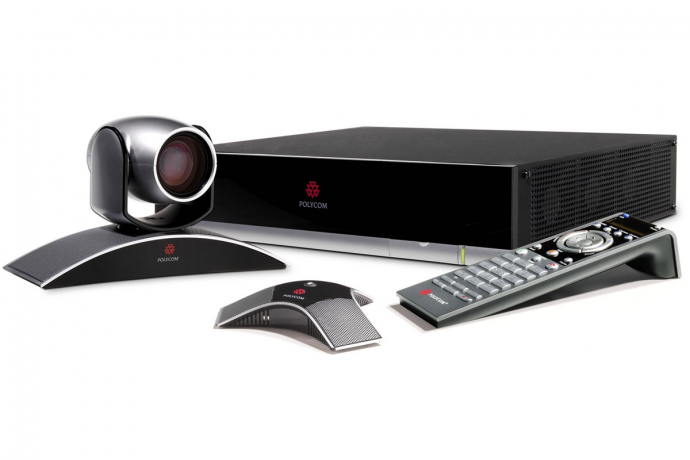

Polycom представляет линейку оборудования видеоконференцсязи HDX9000 для тех, кому необходимо отличное качество HD-видео с разрешением до 1080p30 или 720p60, кристально чистый звук StereoSurround с полосой до 22 кГц, гибкость в использовании и широкие возможности интеграции.

Используя весь накопленный фирмой Polycom опыт, HDX9000 объединяет вместе передачу звука отличного качества, видео высокого разрешения и данных для видеоконференций из двух и более участников. Все системы HDX9000 просты в использовании и обеспечиваются высококлассным сервисом, техподдержкой и обучением.

Линейка оборудования HDX9000 представляет непревзойденную мощь, производительность и гибкость в использовании. HDX9000 позволит Вашей организации принимать решения в реальном времени и быть всегда на шаг впереди в конкурентной борьбе.

Разрешение до 1920 x 1080 при 30 кадрах в секунду
Максимальная используемая полоса пропускания (скорость передачи данных при соединении, скорость связи) – 6 Мбит/с
5 видеовходов HD (высокого разрешения, высокой четкости), все входы оборудованы профессиональными разъемами: HDCI, компонентный (YbPbR, BNC) и DVI
Для аудиосигналов используются профессиональные разъемы типа Phoenix
Большой набор команд интерфейса прикладного программирования (API)
Возможность подключения HD-DVD (проигрыватель DVD высокой четкости), HD документ-камеры, видеомагнитофона, записывающих устройств (видеомагнитофона, DVD-рекордера)
Подключение к аналоговой телефонной линии, чтобы добавить в видеоконференцию аудиоабонента или использовать видеотерминал вместо конференц-телефона
Поддержка любых типов видеодисплеев: плазменных панелей, проектор, LCD (жидкокристаллических) телевизоров и мониторов
H.264 High Profile — гибкое и экономически эффективное высокое качество связи при низкой пропускной способности сетей
High Definition Video:
1920 x 1080 с 30 кадр/с, 1080p от 1 Мбит/с (с дополнительной Лицензией активирующей 1080p)
1280 x 720 с 60 кадр/с, 720p от 832 кбит/с
1280 x 720 с 30 кадр/с, 720p от 512 кбит/с
4CIF — 704 x 576 / 4SIF — 704 x 480 с 30 кадр/с, 480p от 128 кбит/с

Доступны следующие комплектации Polycom HDX 9000

Модель	Polycom HDX 9000-720	Polycom HDX 9000-1080
P/N	2200-26500-114	2200-26740-114
Разрешение, макс	HD 720p	HD 1080p
Лицензия Full HD (1080p)	опция	в комплекте
Камера (в комплект поставки не входит)	HD Camera EagleEye III 1080p
Скорость передачи, макс	6 Мбит/с
Видео входы — 5	2 x Polycom EagleEye™ HD camera, 1 x Component (main camera #1), 1 x Component (VCR/DVD), 1 x DVI-I
Видео выходы — 3	2 x DVI-I HD video out, 1 x BNC (S-Video/Composite) VCR
Аудио входы — 4 (все стерео)	4 HDX microphone arrays supported, 1 x Line-level stereo in (Phoenix), 1 x PC audio in (Phoenix), 1 x VCR / DVD stereo audio-in (Phoenix)
Аудио выходы — 2 (все стерео)	1 х Phoenix, stereo (main audio), 1 х Phoenix, stereo (VCR audio)
Разрешение передачи данных	Input: WSXGA+ (1680 x 1050), SXGA (1280 x 1024), HD (1280 x 720), XGA (1024 x 768), SVGA (800 x 600), VGA (640 x 480) Output: 720p (1280 x 720), 1080 (1920 x 1080), XGA (1024 x 768), SVGA (800 x 600)
Доп. подключения	Возможность добавления в конференцию телефонного абонента
People + Content	●
People + Content IP	●
People on Content IP	●
Настольный HDX-микрофон (в комплект поставки не входит)	опция
Интеграция с SoundStation IP 7000	●
Поддержка второго дисплея	●
Подключение доп. камеры	●
HDX MPPlus Multipoint Software (Лицензия, которая активирует встроенный сервер многоточечной видеоконференции на 4 точки)	опция

Обе модели предоставляют своим пользователям самое высочайшее качество передачи голоса и изображения, доступное сейчас на рынке.

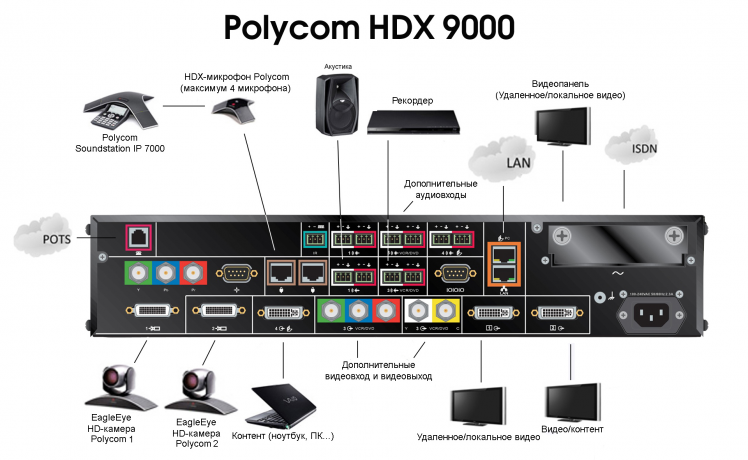

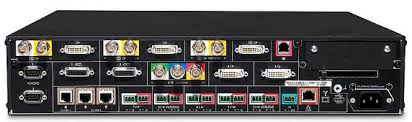

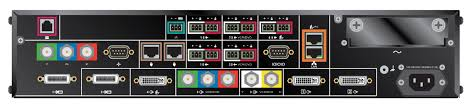

Назначение разъемов у Polycom HDX9001/9002

1. Видеовход 1: HDCI (Composite, SVideo, YPrPb)
2. Видеовход 2: HDCI (Composite, SVideo, YPrPb)
3. Видеовход 3: 3-BNC (Composite, SVideo, YPrPb)
4. Видеовход 4: DVI-I (VGA, DVI)
5. Видеовыход 1: 2-BNC (SVideo, Composite), DVI-I (VGA, DVI, HDMI, YPrPb)
6. Видеовыход 2: 2-BNC (SVideo, Composite), DVI-I (VGA, DVI, HDMI, YPrPb)
7. Видеовыход 3: 2-BNC (Svideo, Composite)
8. Аудиовход 1: Phoenix, стерео (главный аудио)
9. Аудиовход 2: Phoenix, стерео, (VCR, связ. с видеовходом 3)
10. Аудиовыход 1: Phoenix, стерео (главный аудио)
11. Аудиовыход 2: Phoenix, stereo (VCR)
12. Порт RS-232 для управления
13. Разъем C-Link II для микрофонных модулей HDX (до 4-х последовательно подключенных)
14. ИК-приемник
15. Подключение ТфОП
16. Отсек H.320 сетевого интерфейса
17. LAN/NIC, 10/100/1000 автонастройка
18. EIA электрический вход
19. USB порт (неактивен в первой версии)
20. Слот PCMCIA неактивен в первой версии)

Основные опции и аксессуары для систем видеоконференцсвязи Polycom HDX

EagleEye HD camera cable 2457-23180-010	EagleEye HD camera cable 7230-25659-015	EagleEye HD camera cable 7230-25659-030	HDX Ceiling Microphone - Black 2200-23809-001
Кабель для подключения камеры Длина — 10 м Б/п для камеры в комплекте нет	Кабель для подключения камеры Длина — 15 м Б/п для камеры в комплекте	Кабель для подключения камеры Длина — 30 м Б/п для камеры в комплекте	Потолочный всенаправленный микрофон (основной, черный) Охват площади до 35 кв. м. Аудиотехнологии Polycom StereoSurround™ , Siren™ 22
HDX Mica Microphone Array 2215-23327-001	HDX microphone array cable 2457-29051-001	Cable HDX adapter 2457-23521-001	HDX Ceiling Microphone - White 2200-23809-002
Всенаправленный HDX-микрофон Длина кабеля в комплекте — 7,6 м Разъемы Walta to Walta	Кабель для подключения микрофона или SoundStation IP 7000 к HDX Длина кабеля — 15 м Разъемы Walta to Walta	Кабель-адаптер HDCI на 5-BNC (F) и DB9 (F) Подключение сторонних камер к терминалам Polycom HDX Подключение камеры EagleEye к платам видеозахвата	Потолочный всенаправленный микрофон (основной, белый) Охват площади до 35 кв. м. Аудиотехнологии Polycom StereoSurround™ , Siren™ 22
EagleEye III Camera* 8200-63730-001	EagleEye III Camera* 8200-63740-001	EagleEye View Main Camera 2215-30043-001	HDX Ceiling Microphone - Black (Ext.) 2200-23810-001
Камера MPTZ Длина кабеля в комплекте — 3 м Zoom оптический x12 Макс. разрешение 1080p Требуется дополнительный б/п	Камера MPTZ Длина кабеля в комплекте — 10 м Zoom оптический x12 Макс. разрешение 1080p Требуется дополнительный б/п	Камера EPTZ Длина кабеля в комплекте — 3 м Zoom электронный x4 Макс. разрешение 1080p Встроенный микрофон	Потолочный всенаправленный микрофон (дополнительный, черный) Охват площади до 35 кв. м. Аудиотехнологии Polycom StereoSurround™ , Siren™ 22
wall/panel/shelf mounting bracket 2215-24143-001	EagleEye Director 2200-82559-015	HDX MPPlus Multipoint License 5150-23912-001	HDX Ceiling Microphone - White (Ext.) 2200-23810-002
Подставка (полка) для камеры Крепление универсальное на стену или на плоский телевизор (монитор) Совместима с камерами EagleEye HD, EagleEye View и EagleEye QDX	Автоматическое наведение камеры на говорящего Массив из семи микрофонов определяет выступающих с помощью голосовой триангуляции Легко и быстро устанавливается	Лицензия HDX Multi Point Plus Активирует встроенный 4-х портовый сервер многоточечной CIF-видеоконференции для Polycom HDX 4000 / 7000 / 8000 / 9000	Потолочный всенаправленный микрофон (дополнительный, белый) Охват площади до 35 кв. м. Аудиотехнологии Polycom StereoSurround™ , Siren™ 22
Polycom Touch Control 2200-30070-001	Stereo Speaker Set 2200-21969-240	Quad BRI Module for HDX Series 2215-26690-001	Polycom UC Board 2200-61730-001
Touch Control – cенсорная панель управления системами HDX Сенсорное управление для любых систем телеприсутствия Polycom HDX Экран диагональю 7 дюймов с высоким разрешением	Комплект из 2-х стереодинамиков Hi-Fi класса Сабвуфер выходной мощности 150 ватт Общая выходная мощность 270 ватт Простота установки и настройки	Внешний модуль 4 порта ISDN BRI Включает кабель для подключения к видеокодеку и 4 кабеля ISDN (RJ45-RJ45) 6 м.	Идеально подходит для преобразования любой презентационной доски или ЖК-монитора в интерактивное пространство Простое USB-подключение непосредственно к кодеку

Сравнение систем серии Polycom HDX


	Серия Polycom HDX 6000	Серия Polycom HDX 7000	Серия Polycom HDX 8000	Серия Polycom HDX 9000
Предназначение	Кабинет, малая переговорная или зал	Средняя переговорная, аудитория или зал	Большая переговорная, аудитория или зал	Очень большая аудитория или зал
Технические характеристики	HDX 6000 серия	HDX 7000 серия	HDX 8000 серия	HDX 9000 серия
Преимущества UltimateHD
22 kHz StereoSurround	●	●	●	●
Передача HD Content	●	●	●	●
720p30 от 512 kbps	●	●	●	●
720p60 от 832 kbps	RX-only	●	●	●
1080р30 от 1024 kbps	RX-only	●	●	●
Подключение
Макс. полоса пропускания - H.323/SIP	2 Mps	4 Mps	6 Mps	6 Mps
Встроенный сервер на 4 участника	— нет	○ опция	○ опция	○ опция
Поддержка Microsoft Lync - SIP	●	●	●	●
Подключение к телефонной линии	—	—	●	●
Поддержка TIP	—	●	●	●
Входы / Выходы
Видео выходы, макс.	1	3	3	3
Видео входы, макс.	2	3	4	4
Aux Аудио вход	PC	PC/AUX	PC/AUX	PC/AUX
Поддержка PTZ-камер	1	1	2	2
Поддержка микрофонов	1	2	3	4
Поддержка потолочных микрофонов	1	2	3	4
Поддержка SoundStructure	●	●	●	●
Общая информация
Подключение EagleEye Director	●	●	●	●
Подключение Touch Control	●	●	●	●
Поддержка APIs	Telnet-only	●	●	●
Монтаж в стойку	○ возможен с доп. креплением	○ возможен с доп. креплением	○ возможен с доп. креплением	●

Технические характеристики Polycom HDX9000

Видеостандарты и протоколы	H.261, H.263+, H.264 Режимы People+Content / H.239 H.263 & H.264 Маскирование видео ошибок
Разрешение видео - режим People	720p, 30кадр/с при 1Мбит/с-4Мбит/с 4SIF (704 x 480) /4CIF (704 x 576) на 256кбит/с-1Мбит/с SIF (352 x 240) / CIF (352 x 288) QSIF (176 x 120) / QCIF (176 x 144) Выбор формата изображения 4:3 или 16:9
Разрешение видео - режим Content	до 720p, 30 кадр/с Вход: SXGA (1280x1024), XGA (1024x768); SVGA (800x600); VGA (640x480) Выход: XGA (1024x768), SVGA (800x600)
Аудиостандарты и протоколы	Polycom StereoSurround™ Звук в полосе до 22 кГц с Polycom Siren 22 Звук в полосе до 14 кГц с Polycom Siren 14, G.722.1 Annex C Звук в полосе до 7 кГц с G.722, G.722.1 Звук в полосе до 3.4 кГц с G.711, G.728, G.729A Автоматическая регулировка усиления Автоматическое шумоподавление Мгновенное адаптивное эхоподавление Маскирование аудио ошибок
Другие ITU стандарты	H.221 коммуникации H.224/H.281 управление удаленной камерой H.323 Annex Q управление удаленной камерой H.225, H.245, H.241, H.331 H.239 Dual Stream H.231 в многоточечных конференциях H.243 MCU пароль H.460 обход NAT/firewall BONDING, Mode1
Сеть	Интерфейсы Порт 10/100/1000 auto NIC, разъем RJ45. RJ11 разъем для аналогового телефона H.323 до 4 Мбит/с, суммарно 6 Мбит/с в режиме MPPlus SIP до 4 Мбит/с H.320 ISDN QUAD BRI ISDN PRI поток T1 или E1 Последовательный (RS449, V.35, RS 530) iPriority для QoS изменяемый размер пакета MTU Авто SPID обнаружение и конфигурирование линии
Интерфейс пользователя	COD (PathNavigator Conference on Demand) Сервисы управления каталогами System Management: Web based, SNMP, GMS CDR Поддержка API Поддержка основных языков (15)
Защита	Защищенный доступ к web, telnet, FTP Встроенный AES FIPS 197, H.235V3 и H.233/234 Защищенная паролем идентификация
Дополнительные возможности	Polycom EagleEye HD Camera 1280x720p CCD 12x оптическое приближение Угол обзора по горизонтали 72 град. Диапазон панорамирования +/- 100 град. Диапазон наклона +20/-30 град. Форматы вывода: SMPTE 296M 1280x720p, 50/60 кадр/с Компонентный выход YPrPb People On Content™ ПО MPPlus до 4 (для 900x) или 8 точек (только для HDX 9004) ISDN, IP транскодирование Транскодирование аудиоалгоритмов Видео транскодирование (скорость) StereoSurround и Siren 22 аудио Эмуляция 2-х мониторного режима Поддержка People+Content Режимы Активизация по голосу и Непрерывное присутствие Настольный микрофонный модуль HDX
Электрические характеристики	Напряжение/мощность питания 85-264 VAC, 47-63Гц / 72 Вт Макс. 52VA@115В/60Гц, 69VA@220В/50Гц Макс. теплоотдача 246BTU/час
Размеры и вес	Базовый блок (Ш/В/Д): 436.88 мм / 87.38 мм / 368.3 мм Вес: 9.07 кг

Руководство пользователя Polycom HDX 9000 series

Документация по установке и настройке Polycom HDX 9000 series

Дополнительное оборудование
2215-23809-002	Потолочный HDX-микрофон для Polycom HDX
2215-23809-001	Потолочный HDX-микрофон для Polycom HDX, Черный
8200-23600-001	Камера дополнительная High Definition PTZ-камера Eagle Eye для Polycom HDX. Соединительный кабель 3м.
8200-23610-001	Камера дополнительная High Definition PTZ-камера Eagle Eye для Polycom HDX. Соединительный кабель 10м.
8200-28935-002	Камера Eagle Eye 1080, Main Camera, compatible with HDX 7000 and 8000 series with software version 2.5 or later. Includes 3m cable and power supply adaptor. NA/UK/Eur/Aus/Sw pwr cord.
8200-28940-002	Камера Eagle Eye 1080, Main Camera, compatible with HDX 7000 and 8000 series with software version 2.5 or later. Includes 10m cable and power supply adaptor. NA/UK/Eur/Aus/Sw pwr cord.
2201-52556-114	ИК пульт для использования с системами серии HDX, с поддержкой русского языка
2215-23327-001	Дополнительный настольный HDX-микрофон для Polycom HDX 1 микрофон, кабель 25ft/7.6м.
2215-24143-001	Полка для крепления камеры Eagle Eye на стену/монитор/ плазму
2457-23180-003	Cable, Eagle Eye camera cable. HDCI(M) to HDCI(M). 3M. Connects Eagle Eye camera to HDX9000 series codec as main or secondary camera.
1465-52621-036	Доп.блок питания. Compatible with Powercam Plus and HDX 9000 Series Eagle Eye camera.
7230-25659-030	Кабель для основной камеры, 30м., 100ft/30m. For use with the HDX Series. Includes power supply and North American-style power cord. Some countries may require appropriate power cord.
2457-23216-001	Микрофонный кабель, HDX microphone array cable. Walta to Walta. 25 ft. Connects HDX microphone to HDX microphone or HDX microphone to HDX System.HDX 9000 C-Link input requires Walta to RJ-45 adapter.
2457-23215-001	Микрофонный кабель, HDX microphone array cable. Walta to Walta. 15 ft. Connects HDX microphone to HDX microphone or HDX microphone to HDX System.HDX 9000 C-Link input requires Walta to RJ-45 adapter.
2457-23486-001	HDCI(M) to Svideo(M) and DB9(M). Connects Vaddio70/100 and sony VC-C50i (with EZ camera Visca cable shoe) to HDX series codec as main or secondary camera.
2457-23481-001	Converts HDCI(M) to Svideo(M) and DB15(M). Use to connect PowerCam Plus camera to HDX codec as primary or secondary camera.
7230-25659-015	Кабель для основной камеры, 15м. For use with the HDX Series. Includes power supply and North American-style power cord. Some countries may require appropriate power cord.
Дополнительные опции
7200-24010-001	HDX Upgrade. Аппаратная модернизация HDX9001(SD) до уровня HDX9002(HD), NTSC
5150-23912-001	Программная опция HDX MPPlus4, Multipoint software key. Встроенный H.323/H.320 4-портовый сервер многоточечной CIF-видеоконференции для Polycom HDX 4000/7000/8000/9000
5150-23913-001	Программная опция HDX MPPlus8, Multipoint software key. Встроенный H.323/H.320 8-портовый сервер многоточечной CIF-видеоконференции только для Polycom HDX9004
5150-23914-001	Программная опция HDX 4Mbps, повышение скорости до 4 Мб/с. Для Polycom HDX4001/4002/7000/8002/9001/9002
5150-28720-001	Обновление Програмного Обеспечения HDX 2.5 до версии 2.0.3.2.
7200-24010-002	HDX 9001 to HDX 9002 upgrade, PAL
5150-23915-001	HDX 8Mbps data rate upgrade Allows for up to 8Mbps multipoint video calls. Requires MP license for MP feature. Point to point calls not affected. Available on HDX 9004 only
5150-23916-001	DX People On Content (PoC) software option license. Allows for camera video to be chroma-keyed on top of content video. Requires 5150-26125-001 People + Content (P+C) license, which is standard on the HDX 9000 XL & XLP, HDX 8000 XL & XLP and HDX 4000 XL.
Сетевые модули
2215-26690-001	Модуль Quard BRI для Polycom HDX
2215-23365-001	Модуль Quad BRI. 4*ISDN кабеля 20ft/6m (with green connectors)
2215-23366-001	Модуль V.35/RS449/RS530 для Polycom HDX
2215-23367-002	Модуль РRI с Е1 интерфейсом для Polycom HDX
Доп. кабели
2457-23181-003	Digital HDCI (male) to HDCI(male) cable 3M
2457-23492-001	Cable, HDX 9000 adapter for 2 x Phoenix ports to 2 x RCA(F)
2457-23548-001	Camera cable. HDCI(M) to VGA(M) and Minidin(M). Connects Sony EVI-HD1 camera to HDX9000 series codec as main or secondary camera.
2457-23716-001	Cable, HDX microphone array cable RJ45 to Walta(F) adapts HDX microphone cable to HDX 9004/HDX9002/HDX9001
2457-28665-001	People+Content Cable. DVI male to VGA male, with 3.5mm audio m-m, 7.62m (25')
2457-28978-001	Cable, HDX microphone array cable. Walta to Walta. 10 ft/3m. Connects HDX microphone to HDX microphone/Soundstation IP7000.
Аксессуары
2215-23275-001	HDX 9000 Bracket hardware. Includes bracket ears and screws to convert HDX 9000 series codec for rack mount
2215-23410-001	Аппаратный комплект HDX 9000. Включает в себя виниловые футы и 11 разъемов феникса
2457-24701-001	Расширенная длина "кабеля капли" для соединительного Массива Микрофона Сферического элемента Потолка на интерфейс электроники. 6ft/1.8m (длиной). Черный.
2457-24701-003	Расширенная длина "кабеля капли" для соединительного Массива Микрофона Сферического элемента Потолка на интерфейс электроники. 6ft/1.8m (длиной). Белый.
7200-24010-003	HDX 9001 to HDX 9002 upgrade, non POTS version, for HK and S. Africa only, PAL

Downloads

HDX Software Page
Для систем Polycom HDX 9000 приобретенных в РФ необходимо скачивать релиз с пометкой — Russia Only
