Polycom HDX 8000 — система видеоконференцсвязи с поддержкой HD и встроенным сервером на 4 точки
Polycom HDX 8000 series — cистема видеоконференции с поддержкой HD и встроенным сервером видеоконференцсвязи на 4 точки
- Видеоконференции с высоким разрешением 1280 x 720 и 30 кадров в секунду (720p)
- Звук высокой четкости потрясающее качество звука с технологией Polycom Siren 22
- Работа с данными в высоком разрешении
- Объемное, мощное звучание Polycom StereoSurround
- Поддержка многоточечной видеоконференцсвязи
- Многостороннее совместное использование данных
- Гибкие возможности подключения
- Ключевой элемент полнофункционального видео решения Polycom
Качественное решение для превосходной передачи видео – HDX 8000 позволяет пользователям общаться свободно и естественно, а встроенные функции сервера многоточечной видеоконференцсвязи и совместной работы с документами позволяют легко подключать удаленных членов команды к работе над общими проектами.
Функционально насыщенные и простые в управлении презентации – HDX 8000 позволяет показывать данные и совместные документы с максимальным качеством для полноценной работы. Технология People on Content позволяет участнику конференции выступать непосредственно на фоне показываемого документа или презентации.
Основанная на стандартах «высокой четкости» система HDX 8000 с технологией Polycom HD Voice передает высококачественный звук без малейших искажений, а функция Polycom StereoSurround разделяет звук в комнате на каналы, обеспечивая пространственное отображение удаленных выступающих и полноценный «эффект присутствия».
Полное решение Polycom UltimateHD – HDX8000 легко интегрируется с устройством многоточечных конференций Polycom RMX для организации видеосвязи качества High Definition, со стриминг-сервером RSS2000 для записи и последующего воспроизведения сессий и с Polycom ReadiManager SE200 для управления, планирования и администрирования.
В серии Polycom HDX 8000 доступны следующие комплектации
Модель | Polycom HDX 8000-720 | Polycom HDX 8000-1080 |
---|---|---|
P/N | 7200-23150-114 | 7200-23160-114 |
Разрешение, макс | High Definition 720p | High Definition 1080p |
Лицензия Full HD (1080p) | ○ |
● |
Камера | HD Camera EagleEye III 1080p | |
Скорость передачи, макс | 6 Мбит/с | |

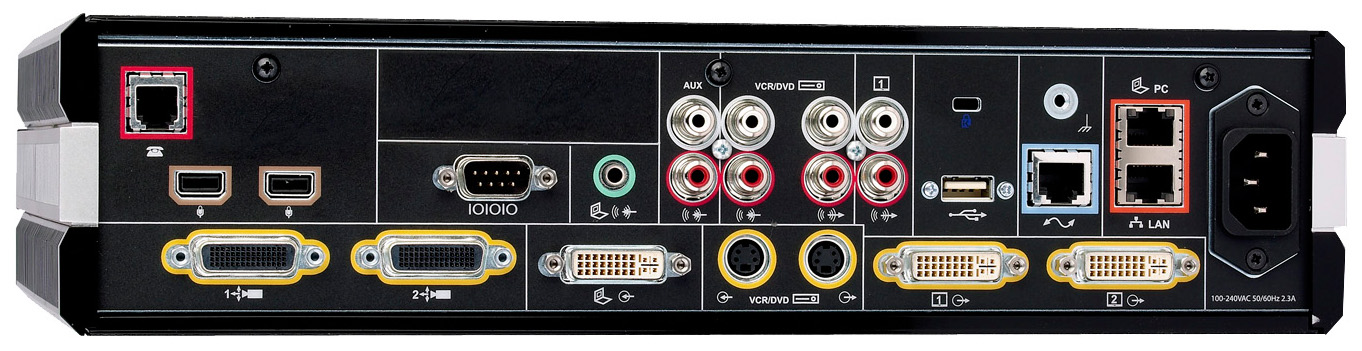

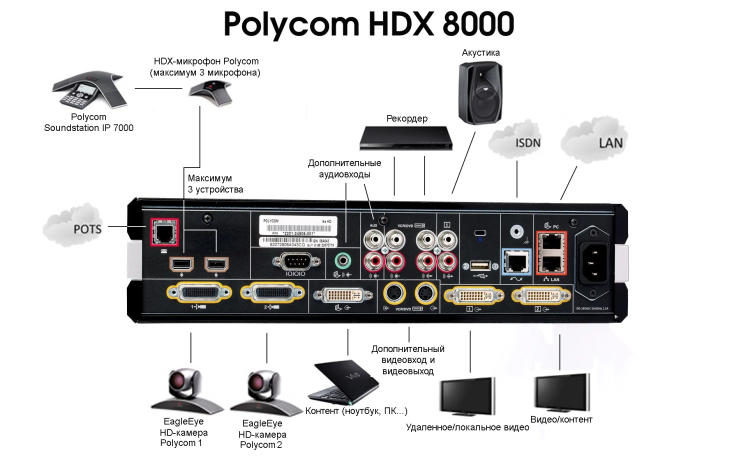

Видео входы — 4 | Main (HDCI), Cam2 (HDCI), Aux/Doc (S-Video), Content (DVI-I) | |
Видео выходы — 3 | Mon1 (DVI or S-Video), Mon2 (DVI-I), VCR (S-Video) | |
Аудио входы — 4 | 1 Mic Array (3 max), Line-Level (RCA), VCR/Aux (RCA), PC Audio (3.5mm) | |
Аудио выходы — 2 | Main (RCA), VCR/Aux (RCA) | |
Разрешение передачи данных | 1680x1050, 1280x1024, 1280x720, 1024x768, 800x600, 640x480 | |
Доп. подключения | ● |
|
People + Content | ● | |
People + Content IP | ● | |
Настольный HDX-микрофон | ● | |
Интеграция с SoundStation IP 7000 | ● | |

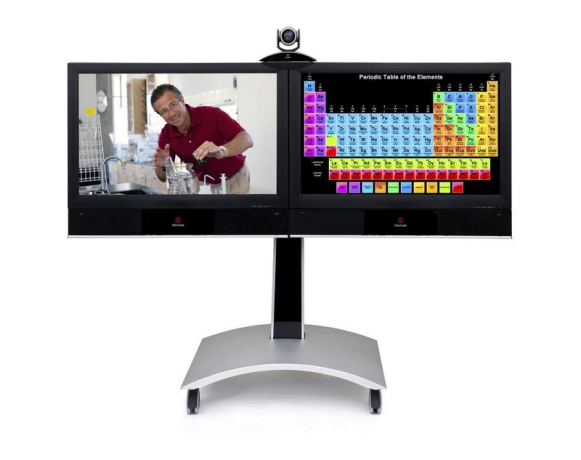

Поддержка второго дисплея | ● | |
Подключение доп. камеры | ● | |
HDX MPPlus Multipoint Software | ○ |
HDX 8000-720 (7200-23150-114) — Система видеоконференции с поддержкой HD и подключением двух управляемых камер.

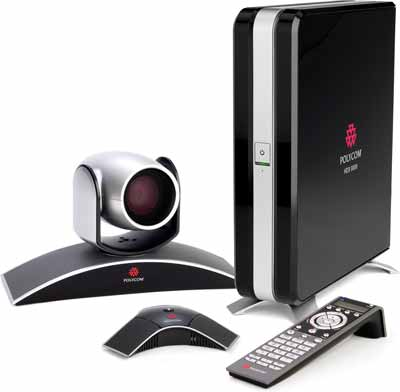

Комплект поставки Polycom HDX 8000-720
- Кодек видеоконференции Polycom HDX 8000
- Пульт д/у русифицированный
- Кабель электропитания кодека 220В - 2 м
- Сетевой кабель RJ45 - 3 м
- HDX микрофон с кабелем - 7,6 м
- МPTZ камера HD EagleEye III с кабелем - 3 м
- Два кабеля DVI-I video + два RCA Audio на RCA + сomponent - 3 м
- Резиновые ножки для кодека
- Компакт-диск с документацией
- Руководство по быстрому подключению
Polycom HDX 8000-1080 (7200-23160-114)
Система видеоконференции с поддержкой Full HD и подключением двух управляемых камер.
Комплект поставки Polycom HDX 8000-1080
- Кодек видеоконференции Polycom HDX 8000
- Пульт д/у русифицированный
- Кабель электропитания кодека 220В - 2 м
- Сетевой кабель RJ45 - 3 м
- HDX микрофон с кабелем - 7,6 м
- МPTZ камера HD EagleEye III с кабелем - 3 м
- Два кабеля DVI-I video + два RCA Audio на RCA + сomponent - 3 м
- Лицензия для активации на кодеке 1080p
- Резиновые ножки для кодека
- Компакт-диск с документацией
- Руководство по быстрому подключению

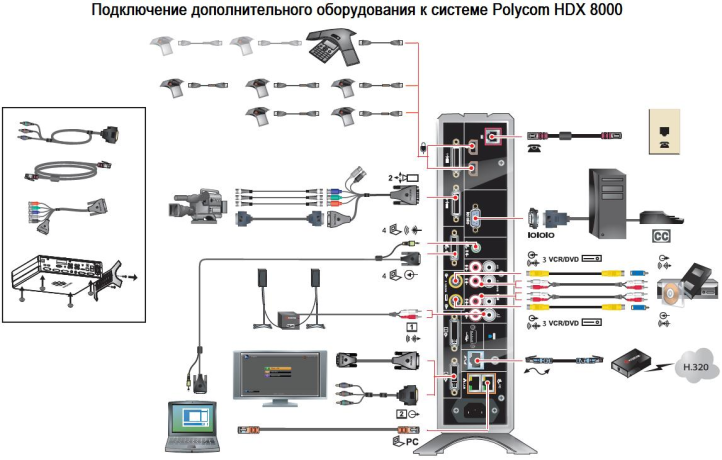

Основные опции и аксессуары для систем видеоконференцсвязи Polycom HDX
EagleEye HD camera cable 2457-23180-010 |
EagleEye HD camera cable 7230-25659-015 |
EagleEye HD camera cable 7230-25659-030 |
HDX Ceiling Microphone - Black 2200-23809-001 |
|
|
|
|
HDX Mica Microphone Array 2215-23327-001 |
HDX microphone array cable 2457-29051-001 |
Cable HDX adapter 2457-23521-001 |
HDX Ceiling Microphone - White 2200-23809-002 |
|
|
|
|
EagleEye III Camera* 8200-63730-001 |
EagleEye III Camera* 8200-63740-001 |
EagleEye View Main Camera 2215-30043-001 |
HDX Ceiling Microphone - Black (Ext.) 2200-23810-001 |
|
|
|
|
wall/panel/shelf mounting bracket 2215-24143-001 |
EagleEye Director 2200-82559-015 |
HDX MPPlus Multipoint License 5150-23912-001 |
HDX Ceiling Microphone - White (Ext.) 2200-23810-002 |
|
|
|
|
Polycom Touch Control 2200-30070-001 |
Stereo Speaker Set 2200-21969-240 |
Quad BRI Module for HDX Series 2215-26690-001 |
Polycom UC Board 2200-61730-001 |
|
|
|
|
*совместимость со всеми системами HDX с версией ПО 3.0.1 или более поздней
Сравнение систем серии Polycom HDX
Серия Polycom HDX 6000 | Серия Polycom HDX 7000 | Серия Polycom HDX 8000 | Серия Polycom HDX 9000 | |
Предназначение | Кабинет, малая переговорная или зал | Средняя переговорная, аудитория или зал | Большая переговорная, аудитория или зал | Очень большая аудитория или зал |
Технические характеристики | HDX 6000 серия | HDX 7000 серия | HDX 8000 серия | HDX 9000 серия |
Преимущества UltimateHD | ||||
22 kHz StereoSurround | ● | ● | ● | ● |
Передача HD Content | ● | ● | ● | ● |
720p30 от 512 kbps | ● | ● | ● | ● |
720p60 от 832 kbps | RX-only | ● | ● | ● |
1080р30 от 1024 kbps | RX-only | ● | ● | ● |
Подключение | ||||
Макс. полоса пропускания - H.323/SIP | 2 Mps | 4 Mps | 6 Mps | 6 Mps |
Встроенный сервер на 4 участника | — | ○ |
○ |
○ |
Поддержка Microsoft Lync - SIP | ● | ● | ● | ● |
Подключение к телефонной линии | — | — | ● | ● |
Поддержка TIP | — | ● | ● | ● |
Входы / Выходы | ||||
Видео выходы, макс. | 1 | 3 | 3 | 3 |
Видео входы, макс. | 2 | 3 | 4 | 4 |
Aux Аудио вход | PC | PC/AUX | PC/AUX | PC/AUX |
Поддержка PTZ-камер | 1 | 1 | 2 | 2 |
Поддержка микрофонов | 1 | 2 | 3 | 4 |
Поддержка потолочных микрофонов | 1 | 2 | 3 | 4 |
Поддержка SoundStructure | ● | ● | ● | ● |
Общая информация | ||||
Подключение EagleEye Director | ● | ● | ● | ● |
Подключение Touch Control | ● | ● | ● | ● |
Поддержка APIs | Telnet-only | ● | ● | ● |
Монтаж в стойку | ○ |
○ |
○ |
● |
Технические характеристики Polycom HDX8000
Видеостандарты и протоколы |
|
Разрешение видео - режим People |
|
Разрешение видео - режим Content |
|
Аудиостандарты и протоколы |
|
Другие ITU стандарты |
|
Сеть |
|
Интерфейс пользователя |
|
Защита |
|
Дополнительные возможности |
|
Электрические характеристики |
|
Размеры и вес |
|
Руководство пользователя Polycom HDX 8000-720 / 8000-1080
- HDX 8000 Data Sheet — рус
- HDX 8000 Data Sheet — eng
- Советы по использованию систем HDX — рус
(Quick Tips for Polycom HDX Systems) - Руководство пользователя систем Polycom HDX для залов — рус
(User's Guide for Polycom HDX Room Systems) - Polycom HDX Room Telepresence Series Features and Benefits
- HDX Packaged Solutions Data Sheet
- Решения Polycom для видеосвязи — рус
(Polycom Visual Communication Solutions Brochure) - User Guide for the SoundStation IP 7000 Connected to a Polycom HDX System (in Unsupported VoIP Environments)
- Quick User Guide for the SoundStation IP 7000 Connected to a Polycom HDX System (in Unsupported VoIP Environments)
Документация по установке и настройке Polycom HDX 8000-720 / 8000-1080
- Установка программного обеспечения и дополнительных компонентов Polycom HDX — рус
(Installing Polycom HDX Software and Options) - Руководство администратора для систем Polycom HDX — рус
(Administrator's Guide for Polycom HDX Systems) - Установка Polycom HDX 8000 — рус
Setting up the Polycom HDX 8000 Series System - Integration Guide for the SoundStation IP 7000 Connected to a Polycom HDX System (in Unsupported VoIP Environments)
- Network Planning Worksheets for Video Conferencing
Дополнительные опции и аксессуары Polycom HDX 8000-720 / 8000-1080
HDX 8000 SERIES SOFTWARE | ПО и ЛИЦЕНЗИИ | |
Программная опция HDX MPPlus, Multipoint Software Option License. Встроенный H.323/H.320 4-портовый сервер многоточечной CIF-видеоконференции для Polycom HDX 4000/7000/8000/9000 HDX MPPlus Multipoint Software Option License. Allows for 4 site MP video calls. Available for HDX systems (4000, 7000, 8000 and 9000 Series). |
|
5150-26126-001 | Программная опция активирующая дополнительный HD вход для подключения доп. камеры и HD выход для подключения второго монитора. HDX Expanded I/O software option. Enables the HD camera 2 video input and the HD monitor 2 video output ports. Available for the HDX 8002 only. |
5150-26946-001 | Программная опция активирующая 1080 p на HDX 7000 revC, HDX 8000 revB and HDX 9000 revB Software option for HDX 7000 revC, HDX 8000 revB and HDX 9000 revB systems to enable 1080 encode/decode, 1080p codec |
5150-28720-001 | Обновление программного обеспечения на системах Polycom HDX до версии 2.5 Software upgrade for version 2.5 for Polycom HDX systems. |
5150-08263-001 | Обновление программного обеспечения на системах Polycom HDX до версии 2.6 Software upgrade for version 2.6 for Polycom HDX systems. |
5150-28860-001 | Программная опция HDX 4Mbps, повышение скорости звонков до 6 Мб/с. HDX 8000 4Mbps to 6Mbps line rate upgrade allowing calls up to 6Mbps, included with HDX 8006 systems. For HDX 8000 series systems, requires Rev B hardware and 4Mbps currently installed on the system, 2 Mbps to 4 Mbps option is 5150-23914-001. |
HDX 8000 NETWORK MODULES | СЕТЕВЫЕ МОДУЛИ | |
Модуль Quard BRI для Polycom HDX. Включает в себя четыре 6-метровых ISDN кабеля и внешний блок управления. Quad BRI Module for HDX Series. Includes four ISDN 20ft/6m cables (with clear connectors) and HDX external peripheral interface box. |
|
2215-26695-001 | Модуль РRI с интерфейсом Е1 для Polycom HDX. Включает в себя один 6-метровый PRI кабель и внешний блок управления. PRI E1 Module for HDX Series. Includes one 20ft/6m PRI cable (with clear connector) and HDX external peripheral interface box. |
2215-26696-001 | Модуль V.35/RS449/RS530 для Polycom HDX. Включает в себя адаптер HD68-DB44 и внешний блок управления. V.35 Module for HDX series (RS449, RS350 with RS366 dialing). Includes HD68-DB44 adapter and HDX external peripheral interface box. (Serial interface cable ordered separately) |
2457-10609-200 | Cable, 1 V.35 and RS-366 5' Serial Cable, HD-44M to 'Y' Winchester 34M / RS-366 DB-25M,RoHS |
2457-10610-200 | Cable, 1 RS-449 and RS-366 5' Serial Cable, HD-44M to 'Y' RS-499 DB-37M / RS-366 DB-25M,RoHS |
2457-21263-200 | Cable, 1 RS-530 with RS-366, 5' Serial Cable, HD-68M to 'Y' RS-530 DB-37M / RS-366 DB-25M |
HDX SERIES ACCESSORIES | АКСЕССУАРЫ | |
Универсальная полка для крепления камеры EagleEye HD, EagleEye II, EagleEye View и EagleEye QDX на стену/монитор/ плазму. EagleEye HD, EagleEye View and EagleEye QDX Camera wall/panel/shelf mounting bracket |
|
2215-28765-001 | Универсальная полка для крепления камеры Eagle Eye 1080 на стену/монитор/ плазму. EagleEye 1080 Camera wall/panel/shelf mounting bracket |
2215-28283-001 | Полка для крепления кодека Polycom HDX 6000, 7000 и 8000 в 19" рэковый шкаф. Shelf for mounting the HDX 8000, 7000 and 6000 series codecs. This is a black 2u shelf for 19" racks which will hold the codec in position with a secure mounting system. 2u (3.5 inches) x 17.5 (without ears, 19 with) x 14.5 deep. Shelf only. |
2215-23327-001 | Настольный HDX-микрофон для серии Polycom HDX. Включает в себя 1 микрофон и кабель длиной 7,6 м. HDX Mica Microphone Array. Contains one Microphone Array. Compatible with HDX Series. Includes 25ft/7.6M Walta to Walta cable. |
2200-23809-001 | Потолочный HDX-микрофон для Polycom HDX, черного цвета. HDX Ceiling Microphone - Black "Primary": includes 2' (60cm) drop cable, electronics Interface, wall plate with 10' (3m) & 50' (15m) plenum cable. For HDX systems & SoundStructure. Platform dictates maximum # supported. Replaces 2215-23809-001 |
2200-23809-002 | Потолочный HDX-микрофон для Polycom HDX, белого цвета. HDX Ceiling Microphone - White "Primary": includes 2' (60cm) drop cable, electronics Interface, wall plate with 10' (3m) & 50' (15m) plenum cable. For HDX systems &SoundStructure. Platform dictates maximum # supported. Replaces 2215-23809-002 |
1676-27233-001 | Кейс для транспортировки HDX 6000/7000/8000 систем. Transport Case for HDX 6000/7000/8000. Hard case with casters, retractable handle and custom foam interior. Accommodates base unit, Eagle Eye 720p or 1080p, up to 50'/15m camera cable, mic array, H.320 module, remote control and applicable cables. |
2200-21969-240 | Стерео-система для HDX, QDX, VSX. Включает две колонки, сабвуфер, стойки. Stereo Speaker Set, 240V. Includes two Satellite speakers, subwoofer, speaker stands, 3.5mm to 2xRCA and speaker wire. Compatible with HDX, QDX, VSX (excluding VSX 3000) and V500. |
2201-52556-114 | ИК пульт д/у для использования с системами серии HDX, с поддержкой русского языка. HDX remote control for use with HDX Series codecs, Russian version. |
2215-24408-001 | EagleEye HD mounting bracket tripod mount. |
2230-40600-025 | SoundStation IP 7000 conference phone with 15' (5 meter) C-link cable for connection to HDX video systems. Also includes 25' (8 meter) Cat5 shielded Ethernet cable. Does not include Russia. Country Groups: 1, 2, 3, 6, 7 |
HDX SERIES CABLES | КАБЕЛИ | |
Cable adapter, DVI-I to VGA(female) | |
2200-24008-001 | CLINK2 Crossover cable, 50-feet. Shielded, plenum rated. Links any two CLINK2 devices that use RJ-45 type sockets. Country Group: 66 |
2200-24009-001 | CLINK2 Crossover cable, 25-feet. Shielded, plenum rated. Links any two CLINK2 devices that use RJ-45 type sockets. Country Group: 66 |
2457-10029-200 | CABLE - 50' Control Cable for Sony D30/D31 PTZ on systems with DB9 control input connector to 8-pin DIN |
2457-10609-200 | Cable, 1 V.35 and RS-366 5' Serial Cable, HD-44M to 'Y' Winchester 34M / RS-366 DB-25M,RoHS |
2457-10610-200 | Cable, 1 RS-449 and RS-366 5' Serial Cable, HD-44M to 'Y' RS-499 DB-37M / RS-366 DB-25M,RoHS |
2457-21263-200 | Cable, 1 RS-530 with RS-366, 5' Serial Cable, HD-68M to 'Y' RS-530 DB-37M / RS-366 DB-25M |
2457-21490-200 | CABLE Adaptor - Female S-Video to Y/C BNC,1'. ROHS compliant |
2457-23180-003 | Cable, EagleEye HD camera cable. HDCI(M) to HDCI(M). 3M. Connects EagleEye HD camera to HDX series codec as main or secondary camera, secondary HDCI input requires camera to use external PS (1465-52733-040). |
2457-23180-010 | Cable, EagleEye HD camera cable. HDCI(M) to HDCI(M). 10M. Connects EagleEye HD camera to HDX series codec as main or secondary camera, secondary HDCI input requires camera to use external PS (1465-52733-040). |
2457-23215-001 | Cable, HDX microphone array cable. Walta to Walta. 15 ft. Connects HDX microphone to HDX microphone/SoundStation IP7000 or HDX microphone to HDX System.HDX 9000 C-Link input requires Walta to RJ-45 adapter. |
2457-23216-001 | Cable, HDX microphone array cable. Walta to Walta. 25 ft. Connects HDX microphone to HDX microphone or HDX microphone to HDX System.HDX 9000 C-Link input requires Walta to RJ-45 adapter. |
2457-23481-001 | Camera adapter. Converts HDCI(M) to Svideo(M) and DB15(M). Use to connect PowerCam Plus camera to HDX codec as primary or secondary camera. |
2457-23486-001 | Camera cable. HDCI(M) to Svideo(M) and DB9(M). Connects Vaddio70/100 and Sony VC-C50i (with EZ camera VISCA cable shoe) to HDX series codec as main or secondary camera. 3m |
2457-23521-001 | Cable, HDX adapter for HDCI port breakout to 5-BNC(F) and DB9(F) |
2457-23533-001 | Monitor adapter cable - DVI-A(M) to 5-BNC(F), 1', 305mm. Use to break out DVI from codec (DVI-I connector) to YPbPr for component display device. |
2457-23548-001 | Camera cable. HDCI(M) to VGA(F) and Minidin(F). Connects Sony EVI-HD1 camera to HDX series codec as main or secondary camera. |
2457-23549-001 | Camera cable. HDCI(M) to Svideo(M) and Minidin(M). Connects Sony D30,D10,D70,D100,BRC300 and Elmo PTC100 cameras to HDX series codec as main or secondary camera. 3m |
2457-23792-001 | Monitor cable - DVI-A(M) at codec to VGA(M), 3 m. Used to connect DVI from codec (DVI-I connector) to VGA display device input. |
2457-23793-001 | Monitor cable - DVI-D(M) to DVI-D(M), 3 m. Used to connect DVI from codec (DVI-I connector) to DVI-D display device input. |
2457-23905-001 | Monitor cable - DVI-D(M) at codec to HDMI(M) monitor input, 3m. Used to connect DVI from codec (DVI-I connector) to HDMI display device input, digital audio not supported in this cable. |
2457-24701-001 | Extended length "drop cable" for connecting Spherical Ceiling Microphone Array element to electronics interface. 6ft/1.8m long. Black. |
2457-24701-003 | Extended length "drop cable" for connecting Spherical Ceiling Microphone Array element to electronics interface. 6ft/1.8m long. White. |
2457-24772-001 | HDX main monitor cable. DVI video and dual RCA Audio to RCA component (blacks cables red, blue, green connectors) for component video and dual RCA Audio with white wires and red / white connectors. 3 m |
2457-25646-001 | Walta (codec side) to RJ-45F Adapter Cable. For connecting HDX Ceiling Microphone Array or other RJ-45 C-Link 2 cable to HDX8000/7000/6000/4000 series codecs. |
2457-28153-001 | Cable, EagleEye 1080 camera cable. HDCI(M) to VGA(M) and 8-pin mini-DIN plug(M). 3M. Connects EagleEye 1080 camera to HDX series codec as main or secondary camera. |
2457-28154-001 | Cable, EagleEye 1080 camera cable. HDCI(M) to VGA(M) and 8-pin mini-DIN plug(M). 10M. Connects EagleEye 1080 camera to HDX series codec as main or secondary camera. |
2457-28154-050 | MAIN/AUX camera cable for EagleEye 1080 HD camera, 50ft/15m. For use with the HDX Series. Requires use of existing Eagle Eye 1080 Camera power supply. |
2457-28154-100 | MAIN/AUX camera cable for EagleEye 1080 HD camera, 100ft/30m. For use with the HDX Series. Requires use of existing Eagle Eye 1080 Camera power supply. |
2457-28665-001 | People+Content Cable. DVI male to VGA male, with 3.5mm audio m-m, 7.62m (25') |
2457-28978-001 | Cable, HDX microphone array cable. Walta to Walta. 10 ft/3m. Connects HDX microphone to HDX microphone/Soundstation IP7000. |
2457-29051-001 | Cable, HDX microphone array cable. Walta to Walta. 50 ft. Connects HDX microphone to HDX microphone/SoundStation IP7000 or HDX microphone to HDX System. HDX 9000 C-Link input requires Walta to RJ-45 adapter. |
2457-50526-200 | Breakout box adapter cable for PowerCam |
2457-52688-025 | Component video cable. 3 x BNC (M) to 3 x BNC (M), 25 ft. |
2457-52698-012 | Monitor cable, Male DVI to 3 male RCA connectors (red, blue, green both ends`), 12 feet long. |
7230-25659-015 | 50ft/15m MAIN/AUX camera cable for EagleEye 720 & EagleEye II 1080 cameras. Limited support for EagleEye View camera (video & control only, no voice). Includes power supply and replaceable North American power cord (customer supplied for add'l geo's) |
7230-25659-030 | 100ft/30m MAIN/AUX camera cable for EagleEye 720 & EagleEye II 1080 cameras. Limited support for EagleEye View camera (video & control only, no voice). Includes power supply and replaceable North American power cord (customer supplied for add'l geo's) |
HDX SERIES CAMERAS | КАМЕРЫ | |
Камера EagleEye View для серии Polycom HDX со встроенным микрофоном. Длина кабеля 3 м. Main Camera, Compatible with HDX Series HDCI inputs. Microphones active only on HDCI input 1 and without Clink2 connection. Includes 3 m cable. |
|
8200-23600-001 | Камера EagleEye HD PTZ-камера для Polycom HDX. Длина кабеля 3 м. EagleEye Main Camera, Compatible with HDX Series Includes 3 m cable. |
8200-23610-001 | Камера EagleEye HD PTZ-камера для Polycom HDX. Длина кабеля 10 м. EagleEye Main Camera, Compatible with HDX Series Includes 10 m cable. |
8200-08260-002 | Камера EagleEye II, 1080p, PTZ-камера для Polycom HDX 6000, 7000, 8000 и 9000. Длина кабеля 3 м. EagleEye II Camera, 1080 output, compatible with HDX 6000, 7000, 8000 and 9000 main HDCI input with software version 2.6.1 or later. Includes 3 m cable. |
8200-08270-002 | Камера EagleEye II, 1080p, PTZ-камера для Polycom HDX 6000, 7000, 8000 и 9000. Длина кабеля 10 м. EagleEye II Camera, 1080 output, compatible with HDX 6000, 7000, 8000 and 9000 main HDCI input with software version 2.6.1 or later. Includes 10 m cable. |
1465-52733-040 | Универcальный блок питания для камер EagleEye HD / View / QDX cameras. Auxiliary power supply for PowerCam (with 1457-50526-001 adapter), PowerCam Plus, EagleEye HD / View / QDX cameras 12Vdc/3.3A,100-240VAC,NEGATIVE CENTER PIN,2.5mm pin/5.5mm barrel. Replaces 1465-52621-036 --DOES NOT INCLUDE AC POWER CORD-- |
Downloads
- HDX Software Page
Для систем Polycom HDX 8000 приобретенных в РФ необходимо скачивать релиз с пометкой — Russia Only
